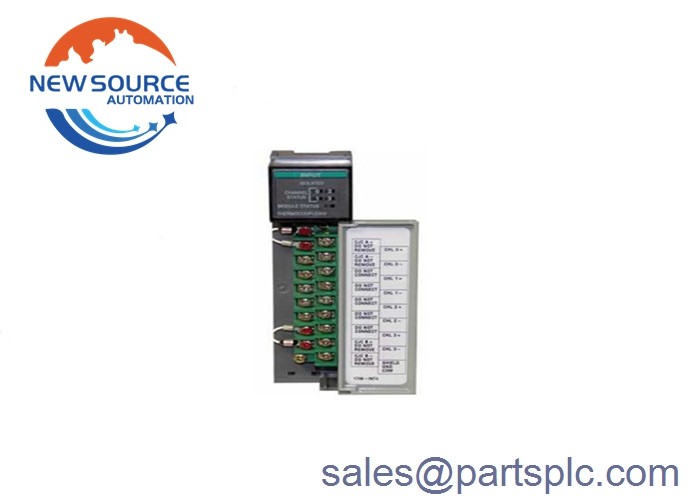

Allen Bradley 1746-INT4 SLC 500 เทอร์โมคอปล์แยก / MV โมดูลการเข้าแบบแอนาล็อก

1746-INT4

1746-INT4 SLC 500 โมดูลการเข้าแบบแอนาล็อก

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processor. มีช่องทางเข้า 4 (4) สําหรับเซ็นเซอร์ Thermocouple และ mV. มีกระแสไฟฟ้าหลัง 110 mA ที่ 5V DC และ 85 mA ที่ 24V DC และการจัดอันดับพลังงานหลังโดยรวม 0.6Wมันมีสี่ (4) ช่องทางการเข้าแยกแยกแยกแยกด้วยตัว ซึ่งยังแยกแยกจาก Backplane และมันใช้วิธีการแปลงการปรับปรุง Sigma-Delta ADCมันใช้กรองแบบอานาล็อกกับกรองดิจิตอลที่ผ่านต่ํา และมีโหมดการปฏิเสธปกติที่ใหญ่กว่า 60 dB ที่ 60 Hz ระหว่างเทอร์มิเนลมันยังมีโหมดการปฏิเสธทั่วไปที่ใหญ่กว่า 120dB ระหว่างอินทุ้นและพื้นแชสซี่ด้วยความไม่สมดุล 1kΩ และมีความกว้างแบนด์แช่ 8Hz. 1746-INT4 ต้องการการปรับระดับสนาม และต้องปรับระดับอย่างน้อย 1 ครั้งต่อปี

มันให้ความแยกแยกที่ทดสอบที่ 1000V transient หรือ 150V AC ระหว่างช่องต่อช่องและช่องต่อพื้นหลังมันมี 5 ตัวชี้วัด LED โดย 4 ตัวแสดงสถานะของช่องทางแต่ละช่อง และ 1 ตัวแสดงสถานะของโมดูล. มันมีชนิดการเข้าเทอร์โมคอปเปอร์ B, C, D, E, J, K, N, R, S และ T ที่สามารถเลือกได้ และการเข้าแบบแอนาล็อก 50-50 mV DC และ 100-100 mV DCมันมีอุปสรรคการเข้ามากกว่า 10 Mega Ohm และให้การตรวจสอบวงจรเปิด 20nAมีเวลาตอบสนองขั้นตอน 600ms ในกรณีวงจรที่เลวร้ายที่สุด และโมดูลมีความแม่นยําโดยรวมที่ขึ้นอยู่กับชนิดการเข้าอุณหภูมิการทํางานของมันจะอยู่ระหว่าง 0-60 องศา. เซลเซียส (32-140 องศาฟาเรนไฮต์) ในความชื้นที่ไม่ปรับความชื้น 5-95% และได้รับการรับรองจาก CE, CSA และ UL

1746-INT4 เป็นโมดูลการเข้าแบบแอนาล็อกแบบ Thermocouple / mV สี่ (4) ช่อง โมดูลนี้ใช้สําหรับแพลตฟอร์ม SLC 500 Programmable Logic Controller (PLC)โมดูลนี้เป็นที่สอดคล้องกับเซ็นเซอร์ Thermocouple แบบ C, D, J, K, T, E, R, S, B และ N. มันยังสามารถใช้กับสัญญาณ mV ด้วยช่วง -100 ถึง 100 mV DC ได้

โมดูลนี้สามารถใช้ได้ในแอพลิเคชั่นที่มีอุณหภูมิระยะ -270 ถึง 1820 องศาเซลเซียส แต่ละเทอร์โมคอปเปอร์มีระยะที่แตกต่างกันอย่างเฉพาะเจาะจงที่อยู่ในระยะที่สมบูรณ์แบบ นอกจากนี้ความกระตุ้นสัญญาณ mV ที่สามารถทํางานได้คือ -50 ถึง 50 mV และ -100 ถึง 100 mV ซึ่งมักมาจากเครื่องแปลงสัญญาณ. หน่วยนี้ปฏิบัติตามเส้นเส้นของเทอร์โมคอปเปอร์ของมาตรฐาน IPTS68 NBS MN125 และ NBS MN161 มันยังมีเทอร์มินัลการชดเชย Cold Junction ที่ทําให้ความแม่นยํา ± 1.5 ° C (34.7 ° F)0... 70 °C (32...158 °F)มันมีระดับอุณหภูมิที่ผู้ใช้เลือกได้คือ °C หรือ °F และ 0.1 °C หรือ 0.1 °F และระดับมิลิโวลต์ของ 0.1 mV หรือ 0.01 mV

สําหรับการทํางานที่ปลอดภัย โมดูลยังมีระบบตรวจสอบวงจรเปิด เมื่อตรวจสอบวงจรเปิดในช่องไหนของโมดูลการแสดงอุณหภูมิอาจแสดงค่าสูงสุดและต่ําสุดหรือค่าศูนย์ (0). This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
