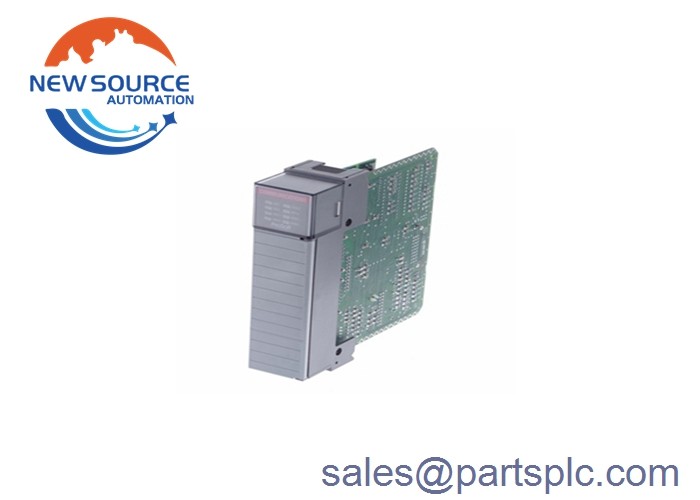

Allen Bradley 1747-KE เป็น DH-485 / RS-232C อินเตอร์เฟสโมดูล

1747-KE

1747-KE เป็น DH-485 / RS-232C Interface Module

1747-KE เป็น DH-485/RS-232C Interface Module เป็นโมดูลที่ให้ความเชื่อมต่อกับเครือข่าย DH-485 และอุปกรณ์ที่เปิด DF1ท่าทาง DF1 บนโมดูลนี้สามารถตั้งค่าสําหรับฟังก์ชันด้วยอุปกรณ์ RS-232/422.ยังสามารถตั้งค่าได้สําหรับอุปกรณ์ RS-422 และ RS-485. 1747-KE มีตัวชี้วัด LED จํานวนแปดตัว ตัวชี้วัดตั้งอยู่ด้านหน้าของโมดูลนี้ตัวชี้วัดเหล่านี้สําหรับการวินิจฉัยโมดูลและอินเตอร์เฟซผู้ใช้งานหน่วยนี้สามารถเชื่อมต่อกับส่วนใหญ่ของเครือข่าย dial-up หรือโมเดมเชื่อมต่อตรง 1747-KE มีแรงกระแทกในการทํางาน 30 G และสั่นสะเทือน 2.5 G ที่ 57-2000 Hzความชื้นสัมพัทธ์ของโมดูลนี้คือจาก 5-95%. โมดูลนี้มีอุณหภูมิการทํางาน 0-60 ° C (32-140 ° F). อุณหภูมิการเก็บของโมดูลนี้คือ -40-85 ° C (-40-185 ° F).DTE ตอบควบคุม, การตอบแบบอัตโนมัติ, และการเชื่อมต่อโดยตรง. โมดูล 1747-KE ต้องการพลังงาน 5V DC และ 24V DC จาก SLC backplane. การบริโภคพลังงานโมดูลควรถูกพิจารณาเมื่อออกแบบระบบ SLC 500 ของคุณอย่าติดตั้งหรือถอดโมดูล 1747-KE ออกจากชาสี จนกว่าพลังงานทั้งหมดจะปิด (หลังจากประมาณ 10 วินาที).

1747-KE เป็นโมดูลอินเตอร์เฟซหน่วยนี้เป็นส่วนหนึ่งของครอบครัวสินค้า SLC 500 ซึ่งใช้เป็นหลักในการเปิดให้ DH-485 และ DF1 สามารถเชื่อมต่อได้ ผ่านอินเตอร์เฟซการสื่อสารที่ฝังไว้ในหน่วยนี้. มีพานเชื่อม Sub-D 9-Pin หนึ่ง (1) ที่รองรับโปรโตคอล DF1 และพาน RJ-45 หนึ่ง (1) ที่รองรับโปรโตคอล DH-485มันยังมีหนึ่ง (1) 9-ปิน Sub-D เครื่องเชื่อมที่ทํางานเป็นโพร์ตการตั้งค่าของโมดูล.

1747-KE เป็นโมดูลสล็อตเดียวที่ติดตั้งไว้กับชาสซี่ 1747 ซึ่งมีอุปกรณ์แยกพอร์ตส่วนตัว เช่น 500 โวลต์ DC ระหว่างปลาหลังถึงพอร์ต CONFIG500 โวลต์ DC ระหว่าง Backplane ไปยัง DF1 และ 500 โวลต์ DC ระหว่าง CONFIG และ DF1. เพียงทางเข้า DH-485 เท่านั้นที่ไม่ได้แยกตัว. มันมีการรับรองจาก c-UL-us, CE และ C-Tick. มันได้รับอนุมัติสําหรับการใช้ในพื้นที่การใช้งานที่ระบุเป็นชั้น 1, กลุ่ม A, B, C, หรือ D, ภาค 2

1747-KE สามารถตั้งค่าได้สําหรับ RS-232 / RS-423 / RS-422 และ RS-485 ขึ้นอยู่กับความยาวของการสื่อสารอัตราการส่งข้อมูลจะแตกต่างกันอัตราการส่งข้อมูลที่สนับสนุนของพอร์ตคือ 300-19200 Kbps ในขณะที่ระยะทางเคเบิลสูงสุดที่สนับสนุนคือ 15 เมตรสําหรับ RS-232; 60-1230 เมตรสําหรับ RS-423; 1230 เมตรสําหรับ RS-422 และ RS-485 กติกาทั่วไปที่ใช้คือเมื่อความยาวของสายไฟฟ้าเพิ่มขึ้นอัตรา baud หรืออัตราการถ่ายทอดลดลง
