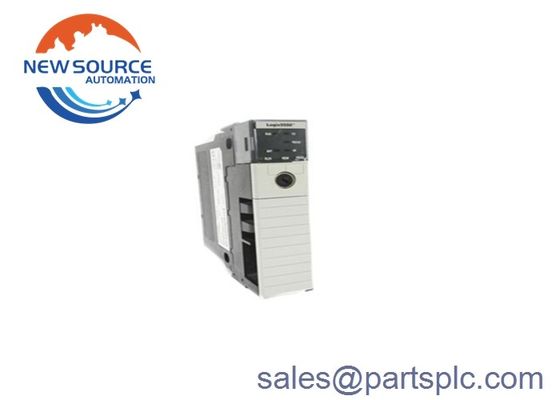

อัลเลน บราดลี่ย์ 1756-L1/A 1756-M1/A ControlLogix 5550 เครื่องประมวลผล CPU PLC

1756-L1


1756-L1 เป็นเครื่องควบคุมที่มีความแรงสามารถรองรับการเชื่อมต่อ 250 เครื่อง. เครื่องควบคุมนี้มีน้ําหนักประมาณ 0.28 กิโลกรัม (หรือ 10 ออนซ์) และมีความจําผู้ใช้งาน 64 กิโลไบต์.ซึ่งเป็นส่วนหนึ่งของชุด 1756, สามารถสื่อสารผ่านหลายเครือข่าย เช่น เครือข่าย DeviceNet, ControlNet และ DH +. มันยังสามารถสื่อสารกับเครือข่าย EtherNet / IP รวมถึงเครือข่าย RS-232-C (คือโปรโตคอล DF1 / DH-485)การเชื่อมต่อโมดูลง่ายและตรงไปตรงมาผู้ใช้สามารถใส่มันตรงเข้าไปในสล็อตใด ๆ ในชัสซี่ หรือติดตั้งตัวควบคุมหลายตัว หรือติดตั้งมันในสล็อตใด ๆ ในชัสซี่เดียวกันมันสําคัญที่จะสังเกตว่า 1756-L1 ไม่มาพร้อมกับความทรงจําที่ไม่ลุกลุกกระแสไฟฟ้าสูงสุดของโมดูลนี้คือ 0.65 แอมเปอร์ที่ความดัน 5 โวลต์ดีซี และ 0.02 แอมเปอร์ที่ 24 โวลต์ดีซี นอกจากนี้การสูญเสียพลังงานเฉลี่ยของตัวควบคุมนี้ประมาณ 3.3 วัตต์ในขณะที่การระบายความร้อนเฉลี่ยของมันคือ 11.3 BTU/ชั่วโมง

สําหรับการทํางานที่ดีที่สุด 1756-L1 ควรเก็บไว้ในอุณหภูมิระหว่าง -40 และ 85 องศาเซลเซียสให้แน่ใจว่า เครื่องควบคุมนี้ทํางานในอุณหภูมิระหว่าง 0 และ 60 องศาเซลเซียสความชุ่มชื้นสัมพันธ์ของ 1756-L1 อยู่ในระดับ 5 ถึง 95% ขณะที่แรงกระแทกที่สูงสุดในการเก็บของคือ 50 G ในระยะเวลา 11 มิลลิวินาทีความแรงกระแทกในการทํางานของ 1756-L1 คือ 30 G (ยอด) เป็นเวลา 11 มิลลิวินาที. 1756-L1 มีลักษณะของความสั่นสะเทือนของ 10 ถึง 500 Hertz ความถี่การทํางานที่มีความเร็วสูงสุด 2.0 G หากผู้ใช้ต้องการเปลี่ยนแบตเตอรี่ของ 1756-L1,พวกเขาควรใช้ 0 เท่านั้นแบตเตอรี่ลิทธิียมขนาด.59 กรัม (เช่น 1756-BA1) สายเคเบิลโปรแกรมของโมดูลที่เข้ากันได้กับโมดูลนี้คือสายเคเบิล 1756-CP3 และสายเคเบิล 1747-CP3 ประเภท 3มันยังสําคัญที่จะสังเกตว่าโมดูลมาพร้อมกับชนิดเปิด.
