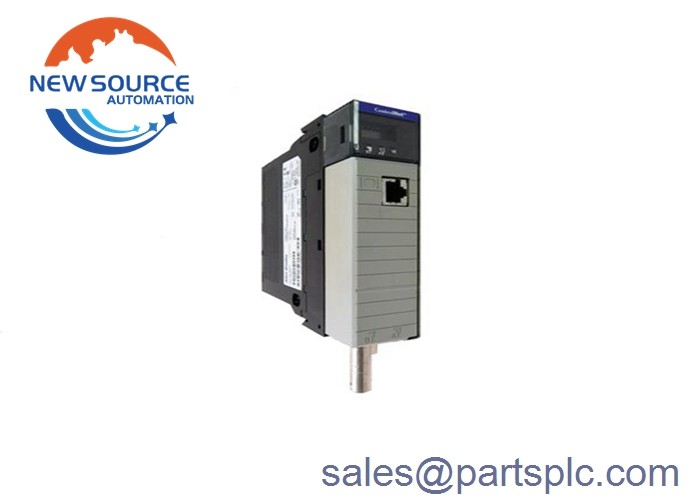

โรงงานใหม่ปิด 1756-CNBR SER E ControlNet โมดูลสะพานที่เหลือ

1756-CNBR

1756-CNBR ControlLogix เป็น Module Interface Bridge Redundant ที่อํานวยความสะดวกในการสื่อสารภายในเครือข่าย ControlNetการใช้งานในอุตสาหกรรมที่มีผลผลิตสูงสิ่งที่ทําให้โมดูลนี้แตกต่างจาก 1756-CNB คือการมีตัวแทน ControlNet Port เพิ่มเติมที่สนับสนุนสื่อที่เหลือใช้โมดูลมี 2 Port ControlNet BNC ขณะที่ 1756-CNB มีเพียง 1 Portโมดูลสะพานที่เหลือนี้มี 5.1 วัตต์, 5 เมกะไบต์ต่อวินาที (Mbps) และ 40 ถึง 48 การเชื่อมต่อการสื่อสาร Logix.พร้อมกับเครื่องควบคุม Logix5550, 1756-CNBR ยังควบคุมการไหลของข้อมูลที่กําหนดและสะพานข้อมูลที่ไม่ได้กําหนดระหว่าง ControlNet และ ControlLogix เพื่อหลีกเลี่ยงการสูญเสียการสื่อสารเมื่อตัวกระป๋องตัดพิจารณาใช้สื่อ ControlNet ที่เหลือใช้สําหรับการเชื่อมต่อเฉพาะนั้น โมดูล 1756-CNBR เป็นโมดูลที่เหมาะสม

โดยปกติแล้วกระแสจากโมดูลนี้คือ 970 mA ที่ 5.1 โวลต์ DC และ 1.7 mA ที่ 24 โวลต์ DC นอกจากนั้น 1756-CNBR สามารถรองรับความเร็วสูงถึง 20 บัฟเฟอร์ที่หมายถึงข้อความที่ไม่เชื่อมต่อกันยังมีหน่วย 99 หน่วย. ก่อนที่จะดําเนินการติดตั้งใด ๆ ตรวจสอบฉลากที่ติดต่อกับสายดรอปปปุ่ม เพื่อให้แน่ใจว่าการเชื่อมต่อใด ๆ กับปุ่มจะไม่ถูกพลิกกลับโดยบังเอิญในกรณีที่ไม่ได้ทําเช่นนี้, การพลิกกลับจะเกิดขึ้นที่ต้องการการแก้ไขปัญหาและสภาพที่ผิดปกติที่จะแสดงมันใช้โปรต็อกอลอุตสาหกรรมร่วม (สั้นเป็น CIP) เพื่อรวมเครือข่าย input/output และฟังก์ชันเครือข่าย peer-to-peer1756-CNBR มีแรงดันการแยกต่อเนื่อง 30 โวลต์และมันใช้สล็อตใด ๆ บนชาสซี่มันสามารถใช้ได้ทั้งแบบมาตรฐานและอุดหนุนไฟฟ้าหากผู้ใช้กําลังติดตั้งระบบที่เหลือใช้ พวกเขาควรวางโหลดหลักและโหลดที่เหลือใช้ในสล็อตร่วมกันในคู่ชาสีที่ตรงกัน
