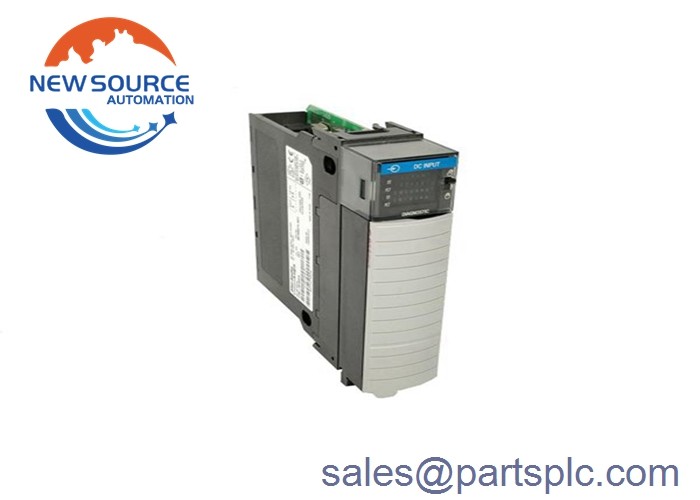

Allen Bradley 1756-IB16D /A อินพุตการวินิจฉัย ControlLogix 1756-IB16D

1756-IB16D

1756-IB16D เป็น ControlLogix DC Digital I/O Module ซึ่งเป็นโมดูลการตรวจวินิจฉัยแบบ DC 10 ถึง 30 โวลต์ ซึ่งมีคุณสมบัติในการตรวจวินิจฉัยในระดับช่องเดียวโมดูลให้การวินิจฉัยความผิดพลาดและการรายงานตราเวลา. โมดูล Bulletin 1756 นี้ถูกติดตั้งไว้กับชาสซี่ ControlLogix. 1756-IB16D มี 16 ทางเข้าการวินิจฉัย (4 กลุ่มที่มี 4 จุดแต่ละกลุ่ม) เพื่อเชื่อมเครื่องมือด้านสนามกับมันคุณจะต้องใช้ RTB หรือ 1492 ซีรีส์สาย IFMผู้ประกอบการสามารถใช้เรือน RTB 1756-TBCH และ 1756-TBS6H กับโมดูลนี้ได้

ความละเอียดของตราเวลาในการวินิจฉัยของโมดูลคือ 1 มิลลิวินาที โมดูลด 3mA ที่ 24 โวลต์ DCอุณหภูมิบริเวณรอบตัวสูงสุดสําหรับโมดูลข้อมูลการวินิจฉัยนี้คือ 60 องศาเซลเซียส (140 องศาฟาเรนไฮต์). 1756-IB16D ได้รับการรับรองด้วยการรับรอง CE, UL, CSA, และ C-Tick. โมดูล 1756-IB16D มีตัวชี้ระบายสถานะสําหรับการติดต่อผู้ใช้ที่ดีที่สุด.ผู้ใช้สามารถกําหนดว่าอินทุ้นของพวกเขาอยู่ในภาวะการทํางานปกติผ่านตัวชี้แจงสถานะ OKไฟเขียวคงที่ของตัวชี้วัดนี้ บอกว่าข้อมูลเข้าทั้งหมดทํางานอย่างถูกต้องไฟแดงส่องส่องแสดงให้เห็นว่าผู้ใช้ต้องตรวจสอบระบบสื่อสาร และไฟแดงคงที่แสดงให้เห็นว่า โมดูลที่บกพร่องต้องเปลี่ยน. มีไฟสภาพ I/O 16 ตัวที่เปลี่ยนเป็นสีเหลืองเมื่อการเข้า (จาก 0 ถึง 15) เปิด หากการเข้าบางส่วนพบกับความผิดพลาด ไฟสภาพ LED จะเปลี่ยนเป็นสีแดงนอกจากนี้ตัวชี้แจงสถานะบนด้านหน้าของโมดูลมีกุญแจล็อคด้วย
