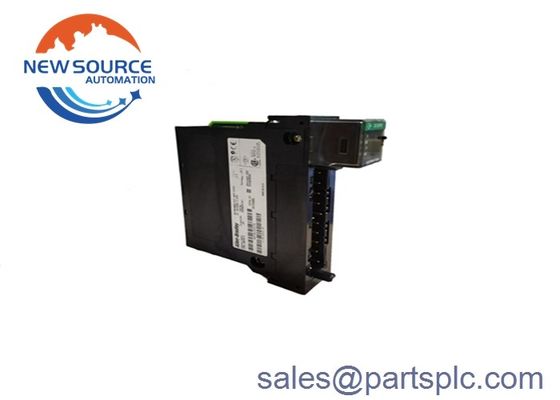

ใหม่โรงงานปิดผนึก AB 1756-IF16 SER A ControlLogix 16 Pt อินพุตโมดูล 1756IF16

1756-IF16

1756-IF16 เป็นโมดูลการเข้าแบบแอนาล็อกของ ControlLogix โมดูลนี้ยอมรับสัญญาณกระแสไฟฟ้าและแรงดัน เช่น ±10V, 0-10V, 0-5V และ 0-20 mAหน่วยนี้สนับสนุนสาม (3) ประเภทของการตั้งค่าสายสัญญาณ เช่น single-ended, การเชื่อมต่อความแตกต่างและความเร็วสูง การเชื่อมต่อสายไฟที่สนับสนุนคือการเชื่อมต่อสายไฟที่มีความรู้สึกต่อเสียงมากที่สุดและต้องใช้กับสัญญาณที่มีพื้นฐานร่วมกันสําหรับความรู้สึกต่อเสียงที่เพิ่มขึ้น, วิธีการเชื่อมต่อความแตกต่างถูกใช้ในขณะที่เชื่อมต่อความแตกต่างความเร็วสูงถูกใช้ในระบบที่ต้องการการอัพเดทข้อมูลอย่างรวดเร็ว, เทียบกับสัญญาณเข้า

ด้วยสายไฟเดียว, โมดูลกลายเป็นโมดูลเข้าแบบแอนาล็อกสิบหก (16) ช่องโมดูลลดลงเป็นโมดูลเข้าแบบแอนาล็อก 8 ช่อง (8) เมื่อใช้กับสายไฟขีดจําแนกนอกจากนี้ โมดูลจะกลายเป็นโมดูลการเข้าแบบแอนาล็อก 4 ช่อง เมื่อโมดูลติดสายเป็นสายไฟความแตกต่างความเร็วสูง

ความละเอียดแต่ละตัวของ 1756-IF16 คือ 320 μV/count (15 บิต + สัญลักษณ์ bipolar) @ ±10.25V ระยะทางเข้า 160 μV/count (16 บิต) @ 0-10.25V ระยะทางเข้า 80 μV/count (16 บิต) @ 0-5.125V ระยะทางเข้า และ 0.32 μA/count (16 บิต) @ 0-20.5 mA โมดูลนี้มีเวลาสแกนที่แตกต่างกัน เช่น 16-488 ms สําหรับ single-ended; 8-244 ms กับสายไฟเบี้ยวและ 5-122 ms กับสายไฟเบี้ยวความเร็วสูงมันมีระบบวงจรแปลงอานาล็อกเป็นดิจิตอล ที่ใช้วิธี Sigma-Delta. ข้อมูลที่แปลงถูกเก็บไว้ตามรูปแบบจํานวนเต็ม (ขวาถูกต้อง, 2 s เติม) รูปแบบข้อมูลจุดลอย IEEE 32 บิท หน่วยนี้มีความแม่นยําการปรับขนาดที่ดีกว่า 005% ของช่วงสําหรับแรงดันเข้าและ 0.15% ของระยะสําหรับการเข้าปัจจุบัน

1756-IF16 สามารถเชื่อมต่อได้ โดยใช้วิธีที่แตกต่างกัน 3 วิธี ขึ้นอยู่กับความต้องการของผู้ใช้งานและการใช้งาน เช่นและสายไฟขีดความแตกต่างแบบความเร็วสูง. วิธีการเชื่อมต่อสายเดียวที่ดีที่สุดเมื่ออุปกรณ์การเข้าทั้งหมดถูกผูกกับพื้นที่ร่วมกัน นี่คือการเปรียบเทียบด้านหนึ่งของสัญญาณการเข้ากับสัญญาณพื้นที่เพื่อได้รับความแตกต่างซึ่งนํามาใช้โดยโมดูลในการสร้างข้อมูลดิจิตอลสําหรับตัวควบคุมเมื่อแอพลิเคชั่นไม่มีพื้นฐานร่วมกันหรือสามารถมีคู่สัญญาณแยกกัน การใช้วิธีการสายไฟขีดขวางวิธีการเชื่อมต่อไฟฟ้านี้ยังเป็นสําหรับสภาพแวดล้อมที่ต้องการความคุ้มกันเสียงที่ดีขึ้นช่องทางในโหมดความแตกต่างไม่ได้แยกกันโดยสมบูรณ์ช่องทางหนึ่งอาจส่งผลต่อการอ่านช่องทางอีกช่องทางหนึ่ง หากสัญญาณการเข้าแบบความแตกต่างหลายตัวมีเทียบความกระชับกําลังไฟฟ้าที่แตกต่างกัน. เมื่อสิ่งนี้เกิดขึ้น, ผู้ใช้ควรสายการเข้าที่โมดูลที่แตกต่างกันหรือเปลี่ยนโมดูลที่ไม่ได้แยกด้วยโมดูลการเข้าแยก. 8 การเชื่อมต่อถูกอนุญาตในโหมดนี้.วิธีการเชื่อมต่อแบบความเร็วสูง ให้การอัพเดทข้อมูลรวดเร็วที่สุด. อย่างไรก็ตามเงื่อนไขบางอย่างที่จําเป็นสําหรับผู้ใช้ที่จะสามารถใช้โหมดความเร็วสูงเมื่อในโหมดนี้เพียงช่องเดียวในทุกช่อง 4 ช่องบนโมดูลสามารถใช้ได้การบริโภคพลังงานของโมดูล 1756-IF16 คือ 2.3 วัตต์ และมีพลังงาน Backplane ทั้งหมด 2.33 วัตต์ ระยะทางการเข้าคือ ± 10 โวลต์, จาก 0 ถึง 10 โวลต์, 0 ถึง 5 โวลต์, หรือ 0 ถึง 20 mA

การใช้ไฟฟ้าในโมดูล 5.1 โวลต์นี้คือ 150 mA หรือ 65 mA ที่ 24 โวลต์ ความดันและปัจจุบันของ Backplane คือ 5.1 โวลต์ DC, 150 mA ในสูงสุด และ 24 โวลต์ DC 65 mA ในสูงสุด.ระยะกระแสกระแสไฟฟ้าทางเข้าคือ 4 ถึง 20 mA และระยะความแรงดันทางเข้าคือ -10 ถึง 10 โวลต์ และจํากัดให้ 100VA. การสูญเสียพลังงานของแรงดันอยู่ที่ประมาณ 2.3 วัตต์และการสูญเสียพลังงานปัจจุบันคือ 3.9 วัตต์ การสูญเสียความร้อนสําหรับความดันคือ 7.84 BTU / ชั่วโมงและ 13.3 BTU / ชั่วโมงสําหรับกระแสไฟฟ้า นอกจากนี้ยังมีการป้องกันความดันเกินสูงสุด 30 โวลต์ DC (ความดัน) และ 8 โวลต์ DC (กระแสไฟฟ้า)
