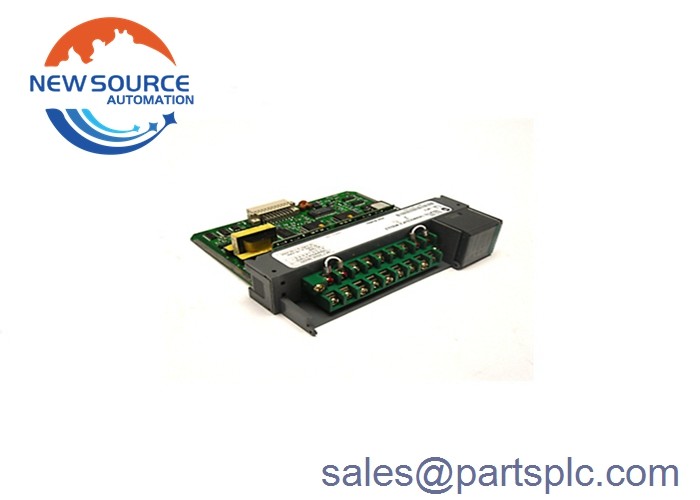

Allen Bradley 1746-INT4 /B 1746-1NT4 SLC 500 เทอร์โมคัปเปิล/มิลลิโวลต์อินพุตแบบอะนาล็อก

1746-INT4

The 1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processor. มีช่องทางเข้า 4 (4) สําหรับเซ็นเซอร์ Thermocouple และ mV. มีกระแสไฟฟ้าหลัง 110 mA ที่ 5V DC และ 85 mA ที่ 24V DC และการจัดอันดับพลังงานหลังโดยรวม 0.6Wมันมีสี่ (4) ช่องทางการเข้าแยกแยกแยกแยกด้วยตัว ซึ่งยังแยกแยกจาก Backplane และมันใช้วิธีการแปลงการปรับปรุง Sigma-Delta ADCมันใช้กรองแบบอานาล็อกกับกรองดิจิตอลที่ผ่านต่ํา และมีโหมดการปฏิเสธปกติที่ใหญ่กว่า 60 dB ที่ 60 Hz ระหว่างเทอร์มิเนลมันยังมีโหมดการปฏิเสธทั่วไปที่ใหญ่กว่า 120dB ระหว่างอินทุ้นและพื้นแชสซี่ด้วยความไม่สมดุล 1kΩ และมีความกว้างแบนด์แช่ 8Hz. 1746-INT4 ต้องการการปรับระดับสนาม และต้องปรับระดับอย่างน้อย 1 ครั้งต่อปี

มันให้ความแยกแยกที่ทดสอบที่ 1000V transient หรือ 150V AC ระหว่างช่องต่อช่องและช่องต่อพื้นหลังมันมี 5 ตัวชี้วัด LED โดย 4 ตัวแสดงสถานะของช่องทางแต่ละช่อง และ 1 ตัวแสดงสถานะของโมดูล. มันมีชนิดการเข้าเทอร์โมคอปเปอร์ B, C, D, E, J, K, N, R, S และ T ที่สามารถเลือกได้ และการเข้าแบบแอนาล็อก 50-50 mV DC และ 100-100 mV DCมันมีอุปสรรคการเข้ามากกว่า 10 Mega Ohm และให้การตรวจสอบวงจรเปิด 20nAมีเวลาตอบสนองขั้นตอน 600ms ในกรณีวงจรที่เลวร้ายที่สุด และโมดูลมีความแม่นยําโดยรวมที่ขึ้นอยู่กับชนิดการเข้าอุณหภูมิการทํางานของมันจะอยู่ระหว่าง 0-60 องศา. เซลเซียส (32-140 องศาฟาเรนไฮต์) ในความชื้นที่ไม่ปรับความชื้น 5-95% และได้รับการรับรองจาก CE, CSA และ UL

1746-INT4 เป็นโมดูลการเข้าแบบแอนาล็อกแบบ Thermocouple / mV สี่ (4) ช่อง โมดูลนี้ใช้สําหรับแพลตฟอร์ม SLC 500 Programmable Logic Controller (PLC)โมดูลนี้เป็นที่สอดคล้องกับเซ็นเซอร์ Thermocouple แบบ C, D, J, K, T, E, R, S, B และ N. มันยังสามารถใช้กับสัญญาณ mV ด้วยช่วง -100 ถึง 100 mV DC ได้

โมดูลนี้สามารถใช้ได้ในแอพลิเคชั่นที่มีอุณหภูมิระยะ -270 ถึง 1820 องศาเซลเซียส แต่ละเทอร์โมคอปเปอร์มีระยะที่แตกต่างกันอย่างเฉพาะเจาะจงที่อยู่ในระยะที่สมบูรณ์แบบ นอกจากนี้ความกระตุ้นสัญญาณ mV ที่สามารถทํางานได้คือ -50 ถึง 50 mV และ -100 ถึง 100 mV ซึ่งมักมาจากเครื่องแปลงสัญญาณ. หน่วยนี้ปฏิบัติตามเส้นเส้นของเทอร์โมคอปเปอร์ของมาตรฐาน IPTS68 NBS MN125 และ NBS MN161 มันยังมีเทอร์มินัลการชดเชย Cold Junction ที่ทําให้ความแม่นยํา ± 1.5 ° C (34.7 ° F)0... 70 °C (32...158 °F)มันมีระดับอุณหภูมิที่ผู้ใช้เลือกได้คือ °C หรือ °F และ 0.1 °C หรือ 0.1 °F และระดับมิลิโวลต์ของ 0.1 mV หรือ 0.01 mV
