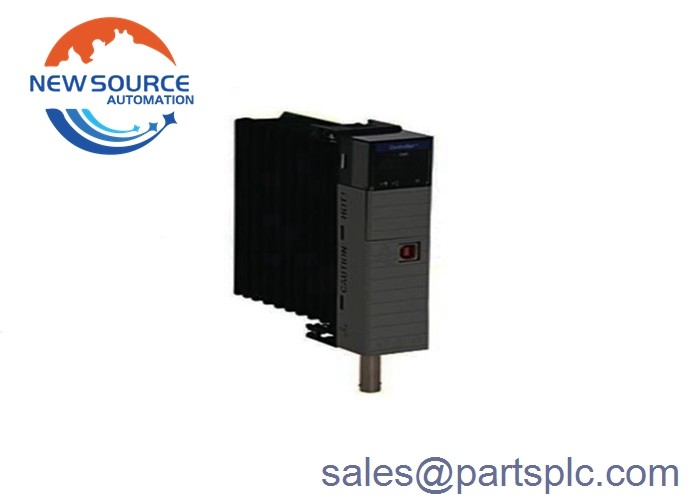

Allen Bradley 1756-CN2R /A Rev 301 โมดูล ControlLogix ControlNet Bridge

1756-CN2R

1756-CN2R เป็นโมดูลการสื่อสาร ControlLogix ซึ่งเป็นส่วนหนึ่งของแพลตฟอร์มควบคุม Logixโมดูลนี้ถูกใช้เป็นหลักในการสร้างความเชื่อมต่อในทอปโลยีเครือข่าย ControlNet ที่ไม่จําเป็น เนื่องจากมันมีสอง (2) BNC ControlNet portโมดูลนี้ยึดพื้นที่เดียวของกระเบื้องและสามารถติดตั้งในสล็อตใด ๆ ที่มีของกระเบื้องมาตรฐาน เช่น 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 และใช้กับระบบพลังงาน ControlLogix มาตรฐาน โดยเฉพาะ 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B และปัสดุพลังงานที่เหลือ เช่น 1756-PA75R, 1756-PB75R, 1756-PSCA2เครือข่าย ControlNet เป็นเครือข่ายการสื่อสารหลายโน้ด โดยใช้สายสายสายโคเอชเชียล โดยมีโน้ดเชื่อมต่อกับสายสายสายสาย โดยใช้สายสายดรอป. โมดูลเฉพาะนี้ใช้ 1786-RG6 quad shield RG6 สายเคเบิลประสาทสําหรับการเชื่อมต่อกับเครือข่าย. ความเร็วการส่งถึง 5 Mbps ได้รับการสนับสนุนโดย 1756-CN2R. นอกจากพอร์ต ControlNet สอง,1756-CN2R ยังมีพอร์ต USB หนึ่ง (1) ที่รองรับอัตราการส่งข้อมูล 12 Mbps ในความเร็วเต็ม ไม่สามารถใช้เพื่อการสื่อสารข้อมูลได้ This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersมันอาจเป็นการสื่อสารกับอุปกรณ์อินเตอร์เฟซมนุษย์เครื่อง (HMI) และระบบควบคุมและการรับข้อมูล (SCADA)รองรับการเชื่อมต่อ Logix สูงสุด 128 และการเชื่อมต่อการสื่อสารสูงสุด 131.

The 1756-CN2R ControlNet Connections per Communication Module by is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsมันมีประเภทการตั้งค่าที่เหลือใช้ และสื่อสารในอัตรา 5Mbps ผ่าน 99 หน่วยสูงสุด 1756-CN2R มีการเชื่อมต่อการสื่อสาร Logix มากที่สุด 128 หน่วยมันมีกระแสการดึงของ 1300mA ที่ 5.1V DC และหนึ่งของ 3mA ที่ 24V DC และมัน dissipates ความร้อน 6.6W ที่ 22.5 BTU / ชม. มันมีความดันการแยก 30V DC กับการแยกพื้นฐานที่ทดสอบที่ 500V สําหรับนาทีระหว่าง ControlNet และระบบ1756-CN2R มี ControlNet BNC สองตัว, ControlNet RJ45 และพอร์ต USB 1.1 เดียวสําหรับเชื่อมต่อและสื่อสารกับอุปกรณ์อื่น ๆมันมีประเภทเปิดและได้รับการกําหนดที่รหัสอุณหภูมิ T4 IEC และรหัสอุณหภูมิ T4A อเมริกาเหนืออุณหภูมิการทํางานของ 1756-CN2R อยู่ในช่วงระหว่าง 0 และ 60 องศาเซลเซียส (32 และ 140 องศาฟาร์นไตน์) ที่ความชื้นสัมพัทธ์ที่ไม่ทําให้เกิดความหนาแน่น 5-95%และมันมีอัตราการกระแทกในการทํางาน 30G และความสั่นสะเทือนสูงสุดของ 2G ที่ 10-500Hz.
