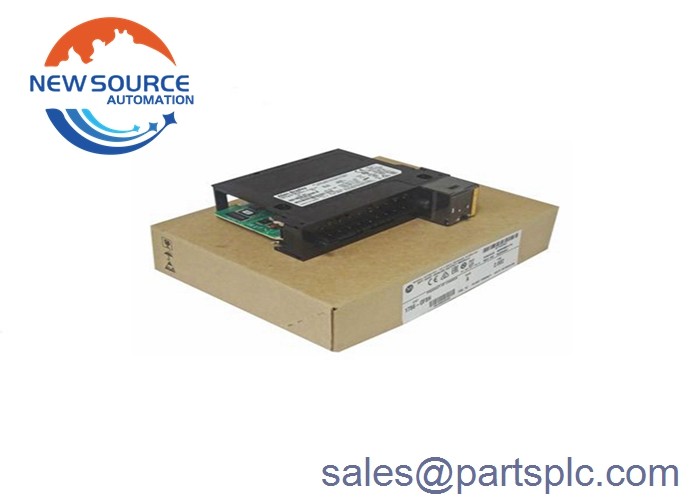

โรงงานใหม่ที่ปิดสนิท 1756-OF8H SER A โมดูลเอาต์พุตอะนาล็อก ControlLogix HART

1756-OF8H

1756-OF8H เป็นโมดูลผลิตแบบแอนาล็อกจากแพลตฟอร์มควบคุม ControlLogix โมดูลนี้มีหลักๆ 8 ช่องทางการออกแรงดันหรือกระแสไฟฟ้าสามารถตั้งค่าสัญญาณออกกระแสไฟฟ้า 0-20 mA และ 4-20 mA และสัญญาณออกแรงดัน +/-10VDC. 1756-OF8H มีความละเอียดของโมดูล 15-16 บิตในทุกช่วงสัญญาณ. มันมาพร้อมกับเครื่องแปลงดิจิตอลเป็นอานาล็อก (DAC) ภายในโดยใช้ R-Ladder DACmonotonicity with no missing codes วิธีการแปลงที่มีรูปแบบข้อมูลแบบ Integer (ทางซ้ายถูกต้อง), 2 s complement) IEEE 32 บิต floating-point โมดูลนี้ติดตั้งไว้ในชาสซี่ 1756 ControlLogix และใช้สล็อตเดียวเท่านั้นมันสามารถทํางานเป็นโมดูล IO ท้องถิ่นและส่วนประกอบโมดูล I/O ที่อยู่ห่างไกล. สําหรับการปิดสายสัญญาณ โมดูลนี้มีล็อคปลายที่สามารถถอดได้ (RTB) RTB นี้สามารถถูกเปลี่ยนเป็น 1756-TBNH หรือ 1756-TBSH ด้วยการกําหนดโดยผู้ใช้งานขนาดสายที่ใช้ได้เมื่อใช้ 1756-TBNH คือ 0.33-2.1 mm2 (22-14 AWG) สําหรับการเชื่อมต่อสายเดียวและ 0.33...1.3 mm2 (22...16 AWG) สําหรับการเชื่อมต่อสายคู่ 1756-TBSH รองรับการเชื่อมต่อสายเดียวเท่านั้นและถูกออกแบบให้ใช้กับสาย 0.33...1ขนาดสาย 3 mm2 (22...16 AWG). 1756-OF8H มีระดับความแรงดันการแยกต่อเนื่อง 50V. การแยกโมดูลมีระหว่างช่องทางออกไปยัง Backplane เท่านั้น แต่ละช่องทางออกไม่ได้มาพร้อมกับการแยกแยกแต่ละตัวนอกจากนี้, ระยะเวลาการตรวจพบวงจรเปิดของโมดูลมีให้บริการสําหรับการตั้งค่าปัจจุบันเท่านั้นในขณะที่การป้องกันความดันเกินสูงสุดคือ +/- 24 VDC

1756-OF8H ControlLogix Voltage/Current Analog Output Module by เป็นโมดูลผลิตแบบแอนาล็อก ที่มีผลิตความดันหรือกระแสไฟฟ้า 8 หน่วย โดยมีโมเดม HART ตัวเดียวต่อโมดูลมันมีช่วงสัญญาณความแรงดัน/กระแสไฟฟ้าที่เลือกได้ -10.4336-10.4336V และ 0-21.2916mA เครื่อง 1756-OF8H มีระดับการออกรวมของ +/- 10V หรือ 0-20mA และความละเอียดสัญญาณ 15-16 บิตสําหรับทุกช่วงมันยังมีการดึงปัจจุบันด้านหลังของ 230 mA.1 VDC และ 230 mA @ 24 VDC, พลังงานด้านหลังทั้งหมด 6.54W. มันมีการสูญเสียความร้อน 16.78 BTU / ชั่วโมง, และการสูญเสียพลังงาน 4.92W.1756-OF8H มีความวัดแยกของ 50V กับการแยกพื้นฐานทดสอบที่ 1500V AC สําหรับ 60s ระหว่างช่องทางออกและ backplane.

1756-OF8H ไม่เหมือนกับโมดูล I/O อานาล็อกอื่นๆ มีระบบ Open Circuit Detection และมีเวลาการตรวจสอบวงจรที่ค่าที่ต้องตั้งต่ํากว่า 0.1 mAระยะเวลาที่ใช้ได้โดยไม่ต้องใช้ HART อยู่ต่ํากว่า 23ms, และต่ํากว่า 37ms กับ HART และเวลาตั้งค่าความดันของมันคือ 8.5ms ถึง 95% กับภาระต่อต้าน. มันมีความแม่นยําในการปรับขนาด (โดยไม่ต้อง HART) 0.1% (ความดัน) และ 0.15% (ปัจจุบัน) และระยะเวลาการปรับระดับมาตรฐานของมันประมาณ 12 เดือน. 1756-OF8H มีการเคลื่อนไหวออฟเซตของ 100 V / องศาเซลเซียสหรือ 200nA / องศาเซลเซียสและโมดูลมีความผิดพลาดโมดูลโดยรวม 0.15% (แรงดัน) หรือ 0.3% (ปัจจุบัน)และรหัสอุณหภูมิ IECความร้อนในการทํางานของ 1756-OF8H ช่วงระหว่าง 0 องศาเซลเซียสและ 60 องศาเซลเซียสที่ 5-95% ความชื้นสัมพัทธ์ที่ไม่แข็ง




สินค้าหลักของเรา

1 (สหรัฐอเมริกา AB) ซีรี่ย์สินค้า: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 สินค้าของชไนเดอร์ (ฝรั่งเศส) 140CPU65160 140CPU31110 140CPU11302 140CPU21304 140CPU67160 140CPU53414A

3 ซีรีย์สินค้าของ General Electric (สหรัฐอเมริกา) IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 ซีรีย์สินค้า Ovation (สหรัฐอเมริกา): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 ฮันนี่เวลล์ (สหรัฐอเมริกา): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 ขาย ABB (สวีเดน): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (สหรัฐอเมริกา): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 ระบบ Invensys Foxboro I / A Series (สหรัฐอเมริกา): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 ซีเมนส์ (เยอรมนี): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

เกี่ยวกับทีมงานของเรา

บริษัทของเรามีสํานักงานใหญ่อยู่ที่เซียเมน, ฟูจิอาน, จีน, และร่วมมือโดยตรงกับโรงงานเดิม; มีทีมงานขายมืออาชีพ, การสนับสนุนทางเทคนิควิศวกรของตัวเอง,และบริการหลังการขายที่ดี; คลังสินค้าที่ใหญ่, คุณภาพสินค้าเดิม, และการจัดส่งที่รวดเร็ว. สิ่งเหล่านี้ช่วยให้เรากลายเป็นผู้สนับสนุนที่แข็งแกร่งของลูกค้าของเรา, ให้คําตอบสําหรับผู้ใช้งานปลาย และรับประกันผลกําไรสําหรับผู้ขายใหม่.

การบรรจุและการส่ง

1) 100% สัญลักษณ์ใหม่และเดิมของโรงงาน!

2) การรับประกัน: 1 ปี

3) แพ็คเกจ: แพ็คเกจเดิมในกล่องกล่อง

4)เวลาการจัดส่ง: DHL,UPS,Fedex ส่งด่วนโดยทั่วไปใช้เวลา 3-10 วันทําการขึ้นอยู่กับประเทศที่จัดส่ง,ขอความอดทนด้วย

5) สินค้าทั้งหมดจะถูกทดสอบก่อนการจัดส่ง
