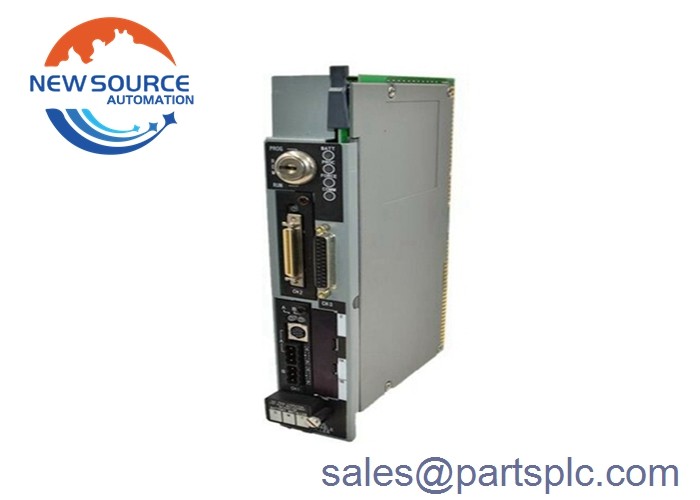

Allen Bradley 1785-L60L Series A โมดูลตัวประมวลผลเฟิร์มแวร์ Rev D

1785-L60L

เครื่องควบคุม 1785-L60L เป็นสมาชิกของชุด PLC-5 เครื่องควบคุมที่สามารถเขียนโปรแกรมได้นี้สามารถทํางานเป็นส่วนกลางของระบบควบคุมใด ๆ ที่ใช้ PLC-51785-L60L เป็นจุดกลางที่เชื่อมต่อพื้นที่ท้องถิ่น, โมดูล I/O ที่ขยายออกไปและที่อยู่ห่างไกล บนอินเตอร์เฟซการสื่อสารประเภทต่างๆ และเป็นกระดูกสันหลังของระบบควบคุมเครื่องควบคุม 1785-L60L มี 3 อินเตอร์เฟซการสื่อสารที่ติดป้ายเป็นช่อง 1A, ช่อง 1B และช่อง 2 ช่อง 1A และช่อง 1B สามารถทํางานเป็นเครื่องสแกน I/O ระยะไกล, อัดแปลง I/O ระยะไกล, หรือเป็นอินเตอร์เฟซการสื่อสาร DH +,ช่อง 2 เป็นพอร์ต I/O ท้องถิ่นที่ขยายตัว เครื่องควบคุม 1785-L60L มีตัวเชื่อม 25 ปินที่ระบุเป็นช่อง 0 บนแผ่นหน้า ช่อง 0 เป็นพอร์ต EIA RS232C ที่แยกออกจากแสงซึ่งรองรับโปรโตคอล ASCII และ DF1 full-duplex และ half-duplex master และโปรโตคอล slave half-duplexช่อง 0 มีไฟเขียวสําหรับการแสดงสถานะของอินเตอร์เฟซการสื่อสาร นอกจากนี้ยังมีเครื่องเชื่อม DIN mini 8 ปินหนึ่งที่ระบุว่าช่อง 1Aซึ่งเป็นการเชื่อมต่อเทอร์มินัลโปรแกรม DH+ ตรงกับช่อง 1A. เครื่องเชื่อมสองสามปินมีอยู่บนส่วนล่างของแผ่นด้านหน้า เครื่องเชื่อมเหล่านี้สําหรับช่อง 1A และ 1B และสองท่าทางการสื่อสารนี้สามารถทํางานเป็นไกล I / O สแกนเนอร์เครื่องปรับ I/O ระยะไกลบนแผ่นหน้าของ 1785-L60L ช่อง 2 มีตัวเชื่อมพิเศษที่ระบุว่าช่อง 2 ซึ่งสําหรับการติดต่อ I/O ท้องถิ่นที่ขยายออกไป

รูปแบบ Remote I/O Scanner อ่านและเขียนข้อมูล I/O ระหว่างตัวควบคุมและอุปกรณ์ I/O ที่อยู่ห่าง1785-L60L เป็นตัวควบคุมควบคุมสําหรับตัวควบคุมอื่นๆ ในโหมด Adapter และสําหรับตัวปรับ I/O ระยะไกลอื่นๆเมื่อช่อง 1A หรือช่อง 1B ได้ตั้งค่าเป็นตัวปรับ I/O ระยะไกลเครื่องควบคุม 1785-L60L จัดการ I/O ที่อยู่ภายในเครื่องควบคุม ในขณะที่สื่อสารกับ เครื่องควบคุมที่ควบคุมผ่านการเชื่อมโยง I/O ที่อยู่ไกลสาย DH+ สามารถตั้งค่าได้บนช่อง 1A หรือ 1B บน 1785-L60Lการสื่อสาร DH+ ใช้ในการสร้างเครือข่ายแบบ peer-to-peer กับตัวควบคุม PLC-5 หรือองค์ประกอบระดับสูงของระบบควบคุมการโปรแกรมของ 1785-L60L เครื่องควบคุมยังสามารถทําผ่าน DH + ลิงค์ โดยการใช้ DH + ลิงค์, เครื่องควบคุมหลายสามารถโปรแกรมในเวลาเดียวกัน.ความยาวของสายเคเบิลสูงสุดสําหรับ DH + เชื่อมโยงขึ้นอยู่กับอัตราการส่งมันสําคัญที่อุปกรณ์ทั้งหมดบนลิงค์จะถูกตั้งค่าเพื่อสื่อสารในอัตราเดียวกัน ความยาวที่ระยะยาวจาก 3048m จากความเร็ว 57.6 กิโลบิตต่อวินาที 762m สําหรับความเร็ว 230.4 กิโลบิตต่อวินาทีสายเชื่อม I/O ท้องถิ่นที่ขยายตัวมีประโยชน์เมื่อ I/O มากกว่าที่สามารถใส่ในชัสซี่เดียวที่จําเป็น แต่มันต้องการความเร็วที่ใหญ่กว่าสายเชื่อม I/O ที่อยู่ไกลสามารถให้บริการ1785-L60L และตัวปรับ I/O ท้องถิ่นที่ขยายออกไป (1771-ALX) ที่ติดตั้งอยู่ในชาสซี่ I/O ที่อยู่ห่างไกลที่เชื่อมต่อกันกับสายเชื่อม I/O สร้างสายเชื่อม I/O ท้องถิ่นที่ขยายออกไป. การเชื่อมต่อ I/O ท้องถิ่นที่ขยายออกไปจํากัดกับสายเคเบิล 100 ฟุต หากชัสซี่ I/O ต้องการอยู่ห่างจากตัวควบคุมให้ไกลกว่านี้ ใช้การเชื่อมต่อ I/O ที่อยู่ไกลสายเชื่อม I/O ท้องถิ่นขยายเป็นสายเชื่อมคู่ที่ทําให้ตัวควบคุม 1785-L60L สามารถสแกนได้สูงสุด 16 ช่อง I/O ขยาย. เวลาสแกนต่อราคบน I / O ท้องถิ่นที่ขยายออกไปคือ 0.5 ms. 1785-L60L มีตัวชี้วัดหลายตัวบนแผ่นหน้าเพื่อทําให้การใช้งานของผู้ใช้งานง่าย. ตัวชี้วัดแสดงสถานะของตัวควบคุมต่าง ๆตัวชี้วัดที่มีเครื่องหมาย BATT แสดงสถานะของแบตเตอรี่ตัวชี้วัด PROC แสดงโหมดของตัวควบคุมปัจจุบัน เช่น สีเขียวเมื่อตัวควบคุมอยู่ในโหมด RUN และสีแดงเมื่อมีอะไรผิดปกติตัวชี้วัด FORCE เป็นสีเหลืองเมื่อแรง I/O ได้เปิด. ตัวชี้แจง COMM เชื่อมโยงกับสถานะการสื่อสารช่อง 0. ช่องสื่อสาร 1A และ 1B มีตัวชี้แจงสถานะพิเศษทั้งคู่. ช่อง 2 ใช้สําหรับการต่อต่อ I / O ท้องถิ่นที่ขยายมีตัวชี้แจงสถานะพิเศษ.
