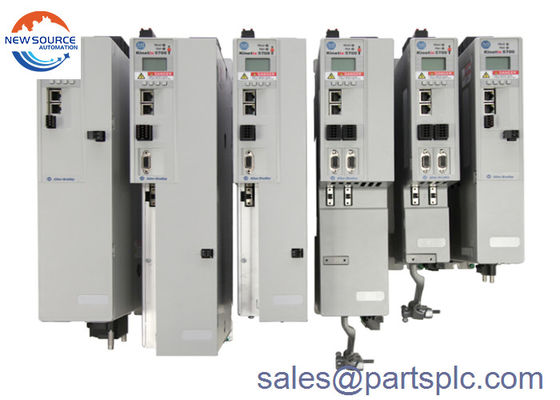

Allen Bradley 2198-D012-ERS3 แกนโมดูลส่วนหนึ่งของ Kinetix Ethernet I/P 5700 Servo System

2198-D012-ERS3 โมดูลแกน ส่วนของระบบเซอร์โว Kinetix Ethernet I/P 5700

รายละเอียดการใช้งาน

2198-D012-ERS3 เป็น Kinetix 5700 เซอร์โวขับขี่สองแกนมันรวมการขับเคลื่อนด้วยส่วนประกอบความปลอดภัยที่เชื่อมต่อและบูรณาการที่มีฟังก์ชันการปิดหมุนที่ปลอดภัย (STO) และการจัดอันดับความปลอดภัย SIL CL3 และ PLe.ยังให้การสนับสนุนสําหรับ Hiperface และ DSL Encoder Feedback. ท่าทาง Dual Ethernet ของมันให้การสนับสนุนสําหรับทั้งเส้นตรงและอุปกรณ์ระดับวงแหวน (DLR) topologies.มันใช้สายเดียวและการตั้งค่าที่ไม่มีการปรับการจัดตั้งง่ายและประหยัดพื้นที่

เครื่องขับ 2198-D012-ERS3 มีความกว้างโมดูล 55 มม. ขนาด 9.92 x 2.17 x 14.09 นิ้ว และน้ําหนัก 9.17 ปอนด์. มีกระแสออกแบบต่อเนื่องและสูงสุด 5A และ 12.5A ในค่า RMS (รากเฉลี่ยกําลังสอง) และ 7A และ 17.6A ในค่า 0 พีคตามลําดับ. พลังงานผลิตต่อเนื่องที่ 324 - 528V RMS, สามเฟสคือ 3.4 kW. มีความถี่ PWM 4 kHz และความจุภายใน 165 °F

การขับเคลื่อน servo 2198-D012-ERS3 มีการออกแบบที่เรียบง่าย แรงและคอมแพคต์สําหรับเครื่องจักรที่ต้องการจํานวนแกนใหญ่และพลังงานสูงกว่าไดรฟ์มีส่วนประกอบการเคลื่อนไหวและความปลอดภัยที่บูรณาการผ่านเครือข่าย EtherNet / IP ที่อํานวยความสะดวกในการใช้งานในเครื่องจักรขนาดใหญ่ด้วยการควบคุมมอเตอร์ที่มีประสิทธิภาพสูงและเวลาการบูรณาการที่สั้นกว่านี้ มันพบการใช้งานในอุตสาหกรรมต่างๆ เช่น เครื่องดื่ม เครื่องผ้าใบ เครื่องกระเป๋า เครื่องสร้างยาง เครื่องบรรทุกเตาเป็นต้น.

2198-D012-ERS3 ได้ถูกออกแบบมาเพื่อความถี่วงจรความเร็วสูงสุด 400 Hz, ความถี่วงจรกระแสไฟฟ้า 1000 Hz ในขณะที่ความถี่วงจร Pulse Width Modulation (PWM) ของโมดูล 4 kHz.หน่วยนี้มีขนาดทางกายภาพ 9.92 x 2.17 x 14.09 นิ้ว หรือ 252 x 55 x 358 มิลลิเมตร ขณะที่น้ําหนัก 9.17 ปอนด์ หรือ 4.16 กิโลกรัม

เป็นส่วนหนึ่งของระบบเซอร์โว Kinetix 5700 Ethernet I/P รองรับการเคลื่อนไหวที่บูรณาการผ่าน Ethernet I/P และมีพอร์ตการสื่อสาร Ethernet สองสายสําหรับการเชื่อมต่อกับไลนเนอร์โทปโลยีดาวและแหวน. อินเตอร์เฟซการสื่อสารที่ฝังไว้นี้สามารถใช้กับสวิตช์เอเธอร์เน็ตของ Stratix หรือสวิตช์ของฝ่ายที่ 3Kinetix 5700 รองรับฟังก์ชัน Safe Torque-Off (STO) ในฐานะอุปกรณ์ด้วยการใช้เครื่องปรับแปลงสองแกน 2198-D012-ERS3 เวลาในการใช้งานและการปรับลดลง และเครื่องกลที่ไม่รู้จักถูกชดเชย

สินค้าหลักของเรา

1 (สหรัฐอเมริกา AB) ซีรีย์สินค้า: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 สินค้าของชไนเดอร์ (ฝรั่งเศส) 140CPU65160 140CPU31110 140CPU11302 140CPU21304 140CPU67160 140CPU53414A

3 ซีรีย์สินค้าของ General Electric (สหรัฐอเมริกา) IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 ซีรีย์สินค้า Ovation (สหรัฐอเมริกา): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 ฮันนี่เวลล์ (สหรัฐอเมริกา): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 ขาย ABB (สวีเดน): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (สหรัฐอเมริกา): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 ระบบ Invensys Foxboro I / A Series (สหรัฐอเมริกา): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 ซีเมนส์ (เยอรมนี): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

เกี่ยวกับทีมงานของเรา

บริษัทของเรามีสํานักงานใหญ่อยู่ที่เซียเมน, ฟูจิอาน, จีน, และร่วมมือโดยตรงกับโรงงานเดิม; มีทีมงานขายมืออาชีพ, การสนับสนุนทางเทคนิควิศวกรของตัวเอง,และบริการหลังการขายที่ดี; คลังสินค้าที่ใหญ่, คุณภาพสินค้าเดิม, และการจัดส่งที่รวดเร็ว. สิ่งเหล่านี้ช่วยให้เรากลายเป็นผู้สนับสนุนที่แข็งแกร่งของลูกค้าของเรา, ให้คําตอบสําหรับผู้ใช้งานปลาย และรับประกันผลกําไรสําหรับผู้ขายใหม่.

การบรรจุและการส่ง

1) 100% สัญลักษณ์ใหม่และเดิมของโรงงาน!

2) การรับประกัน: 1 ปี

3) แพ็คเกจ: แพ็คเกจเดิมในกล่องกล่อง

4)เวลาการจัดส่ง: DHL,UPS,Fedex ส่งด่วนโดยทั่วไปใช้เวลา 3-10 วันทําการขึ้นอยู่กับประเทศที่จัดส่ง,ขอความอดทนด้วย

5) สินค้าทั้งหมดจะถูกทดสอบก่อนการจัดส่ง
