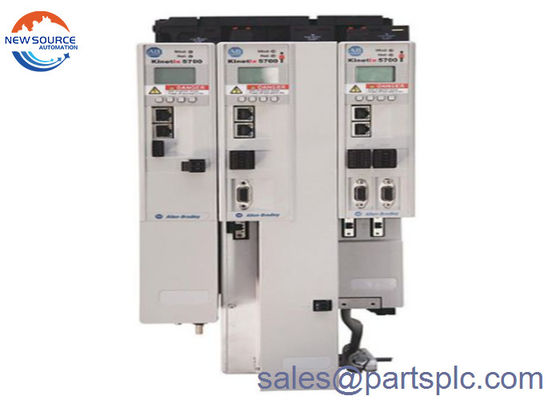

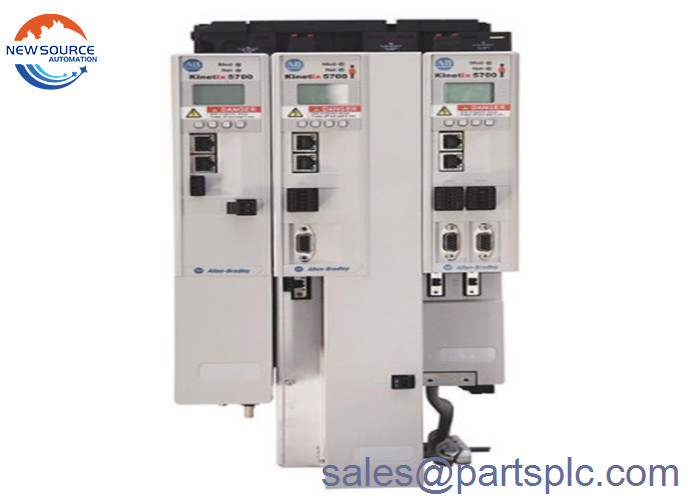

Allen Bradley 2198-D020-ERS3 เป็นโมดูลแกนคู่ Kinetix 5700

รายละเอียดการใช้งาน

2198-D020-ERS3 เป็น Kinetix 5700 ไส้สอง servo driveมันรวมการขับเคลื่อนที่มีลักษณะความปลอดภัยที่เชื่อมต่อและบูรณาการที่เป็นฟังก์ชันการปิดทอร์คที่ปลอดภัย (STO) และการจัดอันดับความปลอดภัย SIL CL3 และ PLe.ยังให้การสนับสนุนสําหรับ Hiperface และ DSL Encoder Feedback. การสนับสนุนของสาย Ethernet สองสายให้การสนับสนุนสําหรับทั้งเส้นตรงและระดับอุปกรณ์แหวน (DLR) topologies.มันใช้สายเดียวและการตั้งค่าที่ไม่มีการปรับการจัดตั้งง่ายและประหยัดพื้นที่

เครื่องขับ 2198-D020-ERS3 มีความกว้างโมดูล 55 มม. ขนาด 9.92 x 2.17 x 14.09 นิ้ว และน้ําหนัก 9.17 ปอนด์มันมีปัจจุบันผลิตต่อเนื่องและสูงสุดของ 8A และ 20A ที่ค่า RMS (รากเฉลี่ยสแควร์) และ 11.3A และ 28.2A ในค่าสูงสุด 0 ตามลําดับ พลังงานต่อเนื่องที่ 324 - 528V RMS 3 ขั้นตอนคือ 5.5 kW มีความถี่ PWM 4 kHz และความจุภายใน 330 °F

การขับขี่ servo 2198-D020-ERS3 มีการออกแบบที่เรียบง่าย แรงและคอมแพคตสําหรับเครื่องจักรที่ต้องการจํานวนแกนใหญ่และพลังงานสูงกว่าการขับขี่มีส่วนประกอบการเคลื่อนไหวและความปลอดภัยที่บูรณาการผ่านเครือข่าย EtherNet / IP, ทําให้มันเหมาะสําหรับการใช้ในเครื่องจักรขนาดใหญ่ ด้วยการควบคุมมอเตอร์ที่มีประสิทธิภาพสูงและเวลาการบูรณาการที่สั้นกว่า, มันพบการใช้งานในอุตสาหกรรมต่างๆ เช่น เครื่องดื่ม, เครื่องผ้าอ้อม,เครื่องจักรกระเป๋า, เครื่องสร้างยาง, เครื่องบรรทุกกระเป๋า, เป็นต้น

2198-D020-ERS3 เป็นโมดูลสองแกนที่เป็นส่วนหนึ่งของ Kinetix 5700 Servo Systemโมดูลแกนนี้มีอินเตอร์เฟซการสื่อสาร Ethernet สองแบบที่สามารถนําไปใช้ในการนําการควบคุมการเคลื่อนไหวผ่าน Ethernet I / P และเชื่อมต่อกับเส้นตรงและ Device Level Ring (DLR) topologiesการขับขี่ servo แบบสองแกนนี้มีลักษณะความปลอดภัยที่บูรณาการ และสามารถทําการปรับระดับสูงผ่านเทคโนโลยีปรับ Load Observer Real-Time

โมดูล 2198-D020-ERS3 Dual Axis มีกําลังการออกแบบต่อเนื่อง 5.5 kW, กระแสการออกแบบต่อเนื่อง (rms) 8.0 A, กระแสการออกแบบต่อเนื่อง (0-pk) 11.3 A, กระแสการออกแบบสูงสุด (rms) 20.0 A และกระแสออกสูงสุด (0-สูงสุด) ของ 28.2 A ความกว้างแบนด์เบนด์สูงสุดที่โมดูลรองรับสําหรับวงจรความเร็วคือ 400 Hz สําหรับวงจรความเร็วและ 1000 Hz และ 4 kHz สําหรับวงจรกระแสขณะที่ความถี่ของ Pulse Width Modulation (PWM) คือ 4 kHz

2198-D020-ERS3 มีความเข้มข้นไฟเข้าหลัก 458-747 VDC และความเข้มข้นไฟเข้าควบคุม 24VDC และกระแสไฟเข้า 5.5A หน่วยขับเคลื่อน servo แบบสองแกนนี้มีผลิต 0-460 VAC (rms)3 ขั้นตอนและช่วงความถี่ 0-590 Hzหน่วยไฟฟ้ามีค่าตัดสั้นสูงสุด 200,000A
