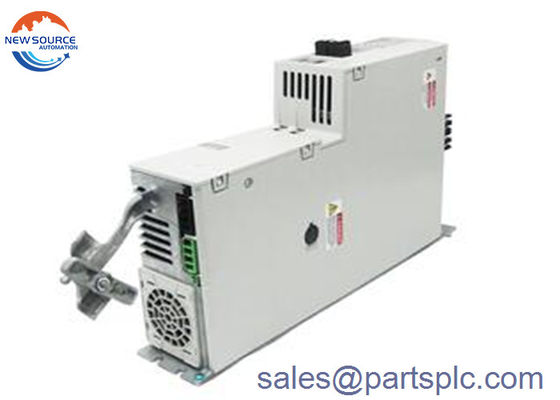

Allen Bradley 2198-D057-ERS3 แกนโมดูลส่วนหนึ่งของ Kinetix Ethernet I/P 5700 Servo System

2198-D057-ERS3

2198-D057-ERS3 Kinetix 5700 Dual Axis Inverter by เป็นโมดูลขับเคลื่อนตัวแปลงแบบสองแกนที่ใช้ในการใช้งานควบคุมการเคลื่อนไหวที่หลากหลายมันมีความกว้างแบนด์ความเร็ว 400Hz กับความถี่การปรับความกว้างของอัมพวาส 4 KHz และกระแสออกของ 23A ที่สูงสุดที่ 57A. 2198-D057-ERS3 มีพลังงานการออก 15.6KW ที่ 324-528V ACRMS (สามเฟส) และกระแสการเข้าแบบ DC ของ 24.5A DC ที่ 458-747V DC กับความจุภายใน 705 °Fเครื่องขับเคลื่อนมีปัจจุบันการควบคุมของ 2.3A DC สําหรับมอเตอร์ที่ไม่ได้ใช้เบรคที่ 24V DC และ 8.3A ที่ 24V DC สําหรับมอเตอร์ที่มีเบรค และมันมีกระแสกระแสทั้งหมด 4A2198-D057-ERS3 มีการสูญเสียพลังงานที่ขึ้นอยู่กับอุณหภูมิของ 252W ในร้อยละ 20%, 354W ที่ 40%, 456W ที่ 60%, 558W ที่ 80%, และ 660W ที่ 100%.

อินเวอร์เตอร์ 2198-D057-ERS3 มีช่วงอุณหภูมิการทํางาน 0-50 องศาเซลเซียส (32-122 องศาเซลเซียส)ฟาเรนไฮต์) ในช่วงความชื้นสัมพัทธ์ที่ไม่แข็งแรง 5-95% และถูกเก็บไว้ในช่วงอุณหภูมิที่ -40-70. เซลเซียส (-40 -158 องศาฟาเรนไฮต์) อินเวอร์เตอร์ถูกออกแบบมาเพื่อการติดตั้งที่ความสูงสูงถึง 1500 เมตร (4921 ฟุต) โดยไม่ต้อง de-ratingแต่มันจะลดลง 3% สําหรับทุก 300 เมตร มากกว่า 1500 เมตร และยังถูกสร้างขึ้นเพื่อทนต่อการกระแทกในการปฏิบัติงานของ 15G และการสั่น 2G ที่ 55-500Hz. 2198-D057-ERS3 น้ําหนักประมาณ 6.76Kg (14.9lb) และมีขนาด 252mm (9.92in) x 358mm (14.09in) x 55mm (2.17in) เป็น CE, c-UL, C-TICK, KC, ODVA และได้รับการรับรองจาก OSHA

2198-D057-ERS3 เป็น Kinetix Servo Drive ซึ่งเป็นส่วนหนึ่งของ Kinetix 5700 Ethernet I/P servo systemการขับขี่ servo นี้ใช้ในการเชื่อมต่อกับ Kinetix มอเตอร์ servo เพื่อนําไปใช้การควบคุมการเคลื่อนไหวและตําแหน่ง. มันรองรับการควบคุมการเคลื่อนไหวที่บูรณาการผ่าน Ethernet I / P ผ่านพอร์ตการสื่อสารอินเตอร์เฟซ RJ45 Ethernet สองตัวที่ฝังไว้

2198-D057-ERS3 มีความกว้างโมดูล 85 มิลลิเมตร กับมาตรการทางกายภาพ 9.92 x 3.35 x 17.0 นิ้ว หรือ 252 x 85 x 433 มิลลิเมตร และน้ําหนัก 14.9 ปอนด์ หรือ 6.76 กิโลกรัมมันสนับสนุนการติดตั้ง zero stacking และออกแบบเพื่อลดค่าใช้จ่ายในการเชื่อมและการติดตั้ง.

การขับขี่ servo นี้คือการขับขี่ servo ที่มีแกนสองและจุด Ethernet ที่มีแกนสอง it is capable of control more control directions while the dual ethernet capability allows this servo drive to communicate with automation devices connected in either linear or Device Level Ring (DLR) topology. This servo drive is designed to communicate with the Logix controller platform for direct integration of servo parameters for monitoring and control and further connection to Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) systems.
