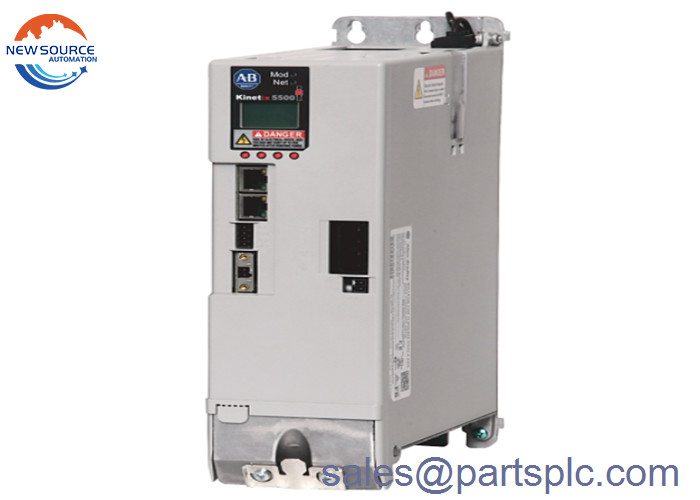

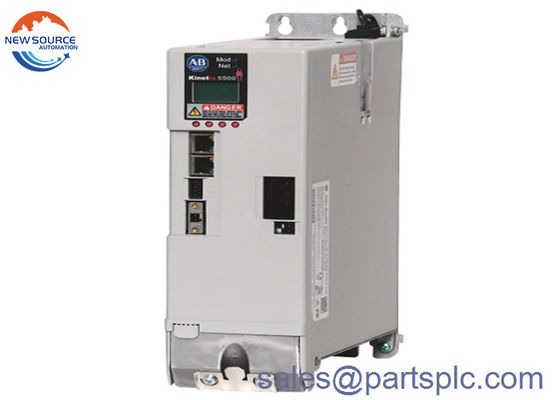

2198-H070-ERS2 การขับเคลื่อนเซอร์โวส่วนหนึ่งของระบบควบคุมการเคลื่อนไหว Kinetix 5500

2198-H070-ERS2 การขับเคลื่อนเซอร์โวส่วนหนึ่งของระบบควบคุมการเคลื่อนไหว Kinetix 5500

หน่วยการตรวจสอบ:

2198-H070-ERS2 เป็น Kinetix 5500 Servo driveการขับขี่ servo นี้ถูกออกแบบมาเพื่อตอบสนองความต้องการประหยัดประสิทธิภาพ เช่น scalability สําหรับการปรับปรุงในอนาคตด้วยการสนับสนุนสําหรับผู้ควบคุมที่ทันสมัยสําหรับการบูรณาการโดยตรง. เครื่องควบคุมที่เข้ากันได้คือ Logix Programmable Automation Controller (PAC) Platform โดยสามารถเชื่อมต่อปารามิเตอร์การขับเคลื่อนได้โดยตรงกับ CompactLogix, ControlLogix และ GuardLogix controller

การบูรณาการกับแพลตฟอร์ม Logix เรียกว่าการบูรณาการแบบพรีเมียร์ Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

เครื่อง 2198-H070-ERS2 มีความต้องการความแรงกดไฟเข้า 195-264 VAC, 3-phase with nominal input 240 VAC และ 324-528 VAC, 3-phase with nominal input 480 VACมันมีพารามิเตอร์การออกของบัส 22.50 ผลิตต่อเนื่องและผลิตสูงสุด 67.5 A ขณะที่พลังงานผลิตต่อเนื่องคือ 7.2 kW @ 230 Vrms, 3 Phase และ 14.9 kW @ 480 Vrms, 3 Phaseอัตราการออกกําลังที่ใช้ได้ของมอเตอร์รวมถึงกระแสออกกําลังต่อเนื่องของ 23.0 A และกระแสออกสูงสุด 81.3 A ขณะที่พลังงานออกของมอเตอร์ที่ใช้ได้คือ 7.0 kW @ 195-264 Vrms, 3-Phase และ 14.6 kW @ 324-528 Vrms, 3-phase

2198-H070-ERS2 มีระบบป้องกันความแรงเกินและความแรงต่ํา รวมถึงระบบตรวจจับกระแสไฟฟ้าสั้นพลังงานบัสเกินแรงถูกตรวจพบที่ 440 VDC @ 240 VAC input และ 810 VDC @ 480 VAC input ในขณะที่แรงบัสต่ําแรงถูกกระตุ้นที่ 138 VDC @ 240 VAC input และ 275 VDC @ 480 VAC inputกระแสไฟฟ้าสั้น มีค่า 200,000 A symmetrical

2198-H070-ERS2 เป็น Kinetix 5500 servo drive พร้อมด้วยระบบความปลอดภัยต้องการพื้นที่แผ่นน้อยกว่าและใช้ কেবলเดียวเพื่อทําให้ระบบเรียบง่ายมันให้ผลงานสูงและความสามารถในการปรับขนาดในราคาต่ํา ด้วยการปรับลมมอเตอร์ให้ตรงกับระดับการขับเคลื่อน, ให้ระบบขนาดที่ประสิทธิภาพมากขึ้น2198-H070-ERS2 ยังมีสาย Ethernet สองสาย, ยอมให้การสนับสนุนสําหรับเส้นตรงและ DLR (Device Level Ring) topologiesความสามารถในการทํางานทั้งมอเตอร์อัดและ servo ในแพลตฟอร์มการขับเคลื่อนหนึ่งยังทําให้การดําเนินงานและการบํารุงรักษาระบบง่ายขึ้น.

เครื่องขับ 2198-H070-ERS2 ต้องการความดันไฟเข้า 3 ขั้นตอน 190 - 528V AC ในความถี่ 47 - 63 Hz. มีกระแสไฟเข้า AC แหล่งหลัก 23.7A, ความเร็วสูงสุด 60A (0-ยอด), และกระแสไฟเข้า AC ยอด 71.1A.มันมีต่อเนื่องและสูงสุดการออกกําลังของ 23A และ 57.5A ในค่า RMS (รากเฉลี่ยกําลังสอง) และ 32.5 และ 81.3 ในค่า 0 สูงตามลําดับ. น้ําหนัก 9 ปอนด์และมีมิติ 3.35 x 8.9 x 11.57 นิ้วมันมีประสิทธิภาพ 97% กับการดูดซึมพลังงานขนาด 104.87 J. เครื่อง 2198-H070-ERS2 ให้บริการเชื่อมต่อบัส AC/DC ที่มีความคิดค้นได้สําหรับการใช้งานหลายแกนคุณสมบัติความปลอดภัยที่บูรณาการทําให้การบูรณาการโครงการสมบูรณ์แบบใน Logix Designer แอพลิเคชั่นสําหรับการเคลื่อนไหวการควบคุม และความปลอดภัย
